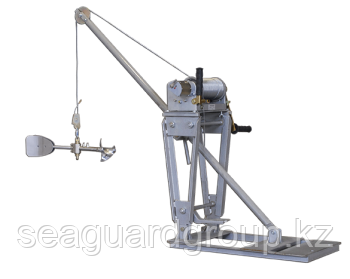

Лебедка гидрометрическая ПИ-23 («Нева»)

Лебедка гидрометрическая ПИ-23 («Нева»)

Назначение

Лебедка гидрометрическая ПИ-23 («Нева») является вспомогательным оборудованием при гидрологических наблюдениях и служит для опускания в воду на заданную глубину подвешенных на стальном канате гидрологических приборов.

Устройство

Лебедка ПИ-23 состоит из следующих основных частей: станины, вьюшки, счетчика со сбросом на нуль и стрелы.
Станина представляет собой прямоугольную платформу, на которую шарнирно крепится рама. Рама состоит из двух щек, соединенных друг  с  другом  тремя  стяжками.  В  верхней  части  рамы  имеется  плата,  на которую устанавливается корпус вьюшки. К нижней части рамы крепится ножной тормоз, к верхней части – вьюшка.

Основные характеристики

Максимальная грузоподъемность.......................................................................................30 кг
Усилие на рукоятке лебедки при предельном весе приборов
подвешенных на канате.......................................................................................................13 кг.
Предельный ток в токопроводящем проводе каната при напряжении 10 В....................0,5 А.
Пределы измерения счетчиком............................................................................................100 м.
Рабочая длина каната...........................................................................................................24 м
Погрешность отсчета по счетчику........................................................................................1 м.
Габаритные размеры лебедки при наибольшем выносе стрелы.......................................1700х420х750 мм.
Масса лебедки ПИ-23.............................................................................................................32 кг.
