Назначение

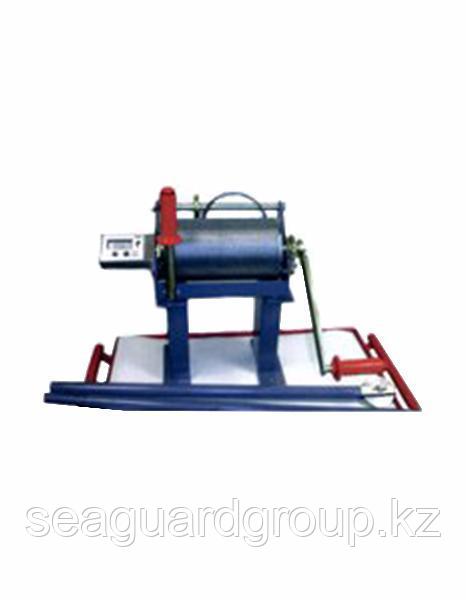

Лебедка гидрометрическая служит для производства гидрометрических работ на водоемах и водотоках глубиной до 25 метров. В лебедке применен трос с токоведущей жилой, позволяющий использовать приборы с электро-контактным механизмом. Лебедка может устанавливаться на катере, понтоне и мосту.
Принцип работы
Стрела лебедки устанавливается над палубой в положении, удобном для подвески груза и прибора, и закрепляется рукояткой. Подъёмным механизмом устанавливается необходимый вынос стрелы. Вращением рукоятки прикрепленный к тросу прибор опускается на требуемую глубину. Скорость опускания приборов на тросе не должна превышать 0,5 м/сек. Опускание приборов со скоростью свободного падения и на тормозе воспрещается
Устройство
Лебедка гидрометрическая состоит из следующих основных частей: стойки с лапами, колонки, подъемного механизма, стрелы, вьюшки с тросом. На специальном гидрометрическом понтоне, обычно состоящем из двух шлюпок, скрепленных между собой помостом, лебедка крепится на помосте посредине между шлюпками ближе к носу.
Основные характеристики
1. Грузоподъемность …………………………………..........……........... до 100 кг.
2. Угол подъема стрелы относительно плоскости основания..........от 15° до 60°.
3. Поворот стрелы ……………………………..........…………….............на 360°.
4. Максимальный вынос стрелы от края опоры …….....…….............1 м 20 см.
5. Привод ручной с зубчатой передачей.
6. Усилие на рукоятке при предельном весе прибора,
подвешенного на тросе ……………………….................…………....не более 15 кг.
7. Точность отсчета по счетчику ……………………..........……...........1 см.
8. Допускаемое расхождение показаний счетчика
с предельной длиной вытравленного троса …………..............…...± 6 см.
9. Рабочая длина троса ………………………………..........……............25 м.
10. Вес лебедки без укладочного ящика …………….......………............52 кг.
11. Габариты лебедки при наибольшем выносе стрелы:
длина ……………………………………………………............…..1800 мм;
высота …………………………………………………............…....900 мм;
ширина по основанию ………………………………..........……..800 мм.
12. Габариты укладочного ящика ………………….......……….................480х325х340 мм.
Основные атрибуты | |
---|---|
Привод | Ручной |
