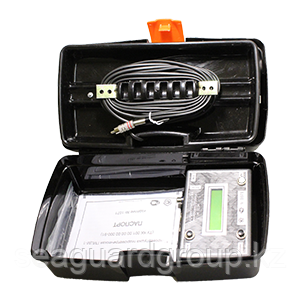

Гидрометрическая вертушка ГМЦМ-1

  • Нет в наличии

от 790 000 ₸

+7 (707) 816-52-52
  • +7 (707) 816-19-16
  • +7 (727) 223-15-10
возврат товара в течение 14 дней по договоренности
Описание

Гидрометрическая микровертушка ГМЦМ-1, ГМЦМ-1М (измеритель скорости течения воды) предназначается для измерения осреднённой за время наблюдения скорости течения водного потока в точках сечения естественных и искусственных водотоков.

Область применения гидрометрической микровертушки ГМЦМ-1,

Данное устройство может использоваться для организации учёта и контролирования расходов воды в системах водоснабжения и водоотведения предприятий, сельскохозяйственных объектов и системах жилищно-коммунального хозяйства. Применяется для измерения средней скорости потока в реках, каналах, трубопроводах, канализационных коллекторах, гидрометрических лотках сточных вод т.д.). Устройство может использоваться как для периодического контролирования объёмов сбросов, так и для градуировки и проверки стационарных средств измерения расхода.

Описание измерителя скорости течения воды ГМЦМ-1, ГМЦМ-1М

У данной микровертушки имеется модификация: ГМЦМ -1М, в которой добавлена функция передачи данных измерений на персональный компьютер по кабелю через USB - порт. Мгновенные и осреднённые данные скоростей накапливаются в файле с указанием даты и времени момента измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение.

Вместе с микровертушкой зачастую используется гидрометрическая штанга-рейка ГРШР-1.

Измеритель состоит из датчика и блока обработки измерительной информации. Основным метрологическим элементом датчика является лопастной винт (вертушка), изготовленный из высокопрочной водостойкой пластмассы. Конструкция датчика включает также точечный электрод и держатель лопастного винта. Датчик крепится на гидрометрической штанге диаметром до 28мм.

Для формирования электрического сигнала, характеризующего скорость водного потока, используется свойство электропроводности воды. Лопастной винт под воздействием водного потока вращается вблизи электрода и, тем самым, изменяя электрическое сопротивление в пограничном слое электрода, образует электрические импульсы, частота которых пропорциональна измеряемой скорости водного потока. Блок обработки измерительной информации применяет импульсы датчика для вычисления величины скорости водного потока. Измерение скорости осуществляется циклически в течение каждого оборота лопастного винта, и её величина отображается на двустрочном жидкокристаллическом индикаторе. Одновременно измеритель осуществляет вычисление осреднённой скорости, величина которой также отображается на жидкокристаллическом индикаторе. Длительность цикла осреднения составляет 640 сек., после чего вычислитель осреднённой скорости автоматически обнуляется и начинается новый цикл измерения. Однако, цикл измерения может быть в любой момент прерван и начат снова путём нажатия кнопки ПУСК на передней панели блока обработки измерительной информации. Также имеется возможность с помощью кнопки ПАУЗА фиксировать на 15 сек. текущее значение осреднённой скорости, не прерывая при этом цикл осреднения. Таким образом оператор имеет возможность вручную выбирать моменты начала и окончания измерения осреднённой скорости.

Дополнительно на индикаторе отображается напряжение питания батарейки для контроля его величины. Элементы датчика сделаны из коррозионностойких материалов, что даёт возможность использовать измеритель в средах с высокой степенью минерализации воды. В отличии от большинства гидрометрических вертушек в конструкции подвески лопастного винта не используются смазочные материалы, что также обеспечивает стабильность метрологических характеристик в широком диапазоне температур и значительно повышает надёжность при эксплуатации в средах со взвешенными частицами.
