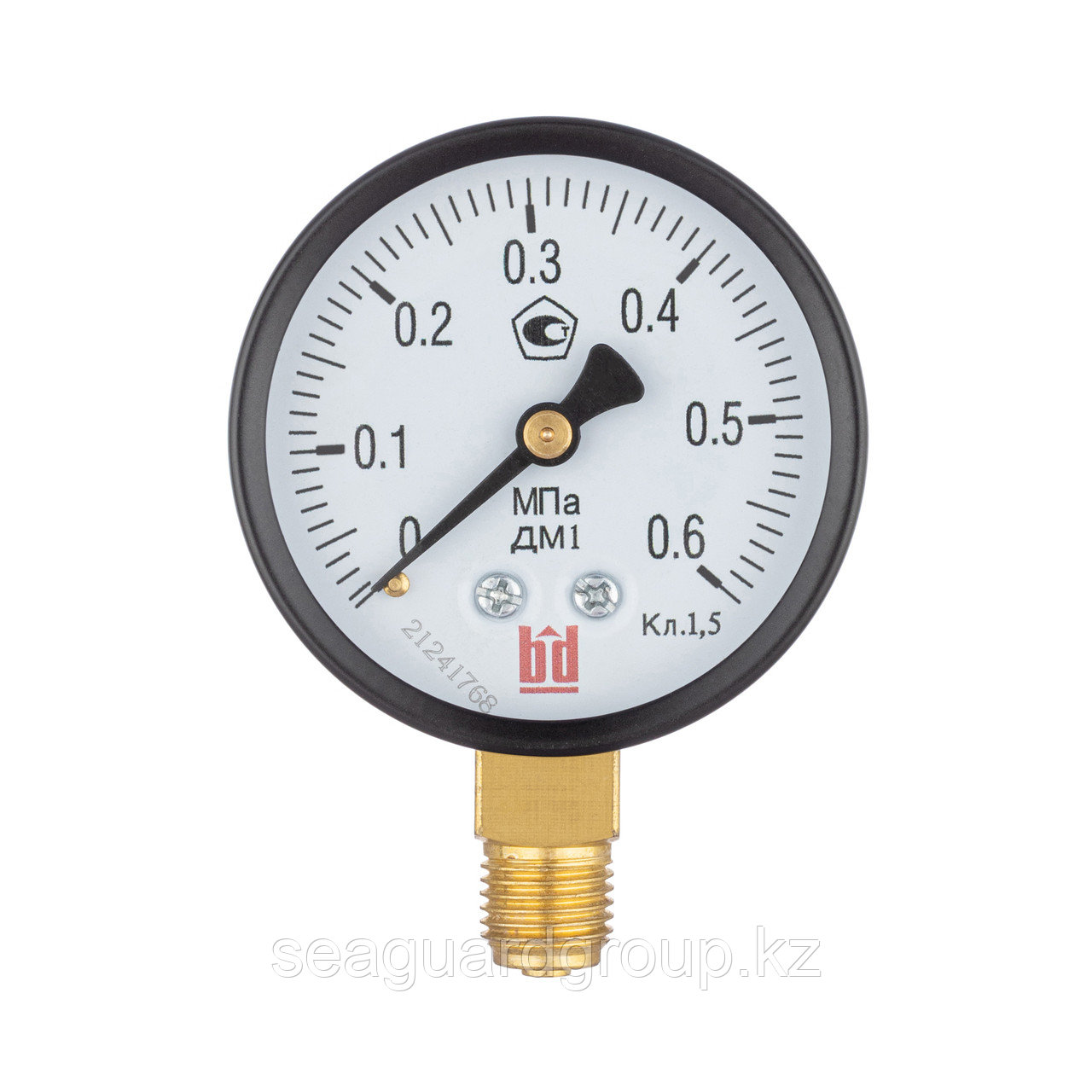

Манометр виброустойчивый Тип ДМ (Мод 1) ДМ 1 100Р, кл.1.0, IP65, УХЛ1, БЕЗОПАС. ИСП.

Назначение

Область применения

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и др). Межповерочный интервал: 2 года. ТУ 412-002-76586391-2013 ГОСТ 2405-088. Рекомендуется для применения с разделителем сред: ДА ,ДВ,ДЕ,ДН и др.

Технические характеристики

Номинальный диаметр корпуса100мм.

Класс точности1,0

Дополнительная погрешность при изменении температуры окружающей среды от 20 + 2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,6%.

Диапазон измерений-1…0, 0 ... (0,6, 1, …1000)бар, кгс/см2, х0,1МПа или другие эквивалентные единицы давления.

Допустимые температуры :Окружающая среда: -70…+65 °С.

Измеряемая среда: от -50...+160 °С, при заполнении глицерином.

Рекомендуемые диапазоны измерений давления

Измеряемое давление то 25% до 75% от конечного значения шкалы.

Перегрузк акратковременная нагрузка - 110% шкалы.

Расположение штуцера Штуцер снизу.

Штуцер Медный сплав.

Измерительный элемент Трубчатая пружина Бурдона, медный сплав.

Передаточный механизм Медный сплав.

Присоединение к процессу М20х1,5; G1/2.

Циферблат Алюминий белого цвета, с ограничительным штифтом, шкала черного цвета.

Стрелка Алюминий черного цвета.

Корпус Сталь, окраска в черный цвет. Выбивная пробка сзади.

Степень пылевлагозащиты IP65

Устойчивость к климатическим воздействиям Исполнение УХЛ1 по ГОСТ 15150-69

Виброзащищенность Группа V1 по ГОСТ 12997-84

Стекло Многослойное безопасное стекло (SAFETY GLASS).

Кольцо Сталь черного цвета.

Средний срок службы10 лет.

Вес Не более 1,0 кг.

Гарантии Гарантийный срок составляет 24 месяца со дня эксплуатации при соблюдении правил использования данных приборов и их транспортировки, правильного монтажа и хранения такого рода приборов, согласно руководства по эксплуатации и требований ГОСТ 2405-88.

Гарантийный срок хранения12 месяцев с даты изготовления

Дополнительная информацияВстроенный демпфер (дроссель).

Очистка под кислород.

Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).

Передний (фронтальный) крепежный фланец.

Стрелка с корректировкой «0».

Корпус и прижимное кольцо из нержавеющей стали.

Заполнение корпуса глицерином, силиконовым маслом и др.

Приборы по умолчанию имеют климатическое исполнение УХЛ1, по заказу потребителя могут поставляться в корпусе из нержавеющей стали.

Описание

Основные диапазоны показаний

Пример оформления заказа.
ДМ - 1 – 100 Р (0-10) бар, Кл. 1,0, G½, IP65Манометр деформационный с трубчатой пружиной (ДМ), модификация 1 (1), диаметр корпуса 100 мм (100), исполнение радиальное, диапазон показаний 0-10 бар (0-10бар), класс точности 1,0 (Кл. 1,0), присоединение штуцер с наружной резьбой G½ (G½),защита IP65.
